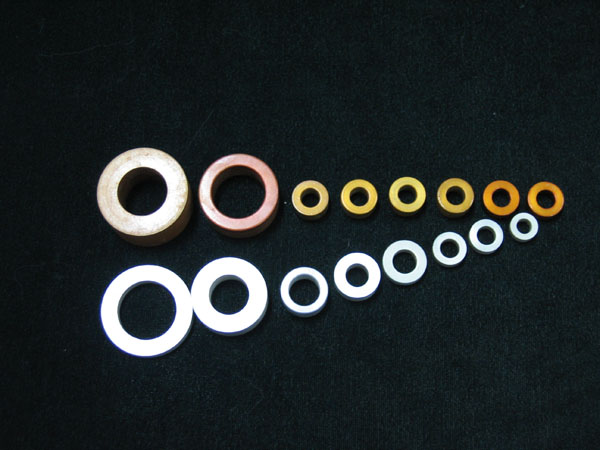

纳米晶可饱和磁芯 |
 |
性能特点:
◇ 具有低的矫顽力和高的矩形比
◇ 具有钴基非晶的两倍多的高饱和磁感Bs
◇ 可实现磁芯和器件的小型化
◇ 具有比钴基非晶更高的居里温度Tc,有更好的
温度稳定性(-55℃~130℃)
→ 该材料由铁基纳米微晶合金组成,具有低的成本和价格
|
|
|
应用领域:
◇ 磁放大器式开关电源
◇ 尖峰抑制器
|
|
|
性能指标:
|
FUH |
钴基非晶(可饱和) |
铁氧体 |
饱和磁感 Bs(T) |
1.21 |
0.54 |
0.37 |
矩形比
Br/Bs |
0.85 |
0.85 |
0.5 |
矫顽力 Hc (A/M)
|
0.70 |
0.60 |
30 |
居里温度 Tc (℃) |
550 |
200 |
170 |
铁芯损耗 P2/100K (kW/M3) |
800 |
450 |
650 |
|
|
尺寸规格:
牌号 |
外形尺寸 (mm)OD ID H |
磁芯尺寸
(mm)OD ID H |
截面积(mm2) |
平均磁路长度(mm) |
总磁通 flux2фm(μWb) |
矩形比 (Br/Bs)
f=100kHz |
FUH7×4×3 |
9.2 3.2 4.8 |
7 4.0 3.0 |
3.38 |
18.8 |
8.11 |
≥0.92 |
FUH8×4.5×5 |
9.0 3.5 7.2 |
8 4.5 5.0 |
6.56 |
19.6 |
15.74 |
FUH10×6.5×4.5
|
11.3 5.1 6.6 |
10 6.5 4.5 |
5.90 |
25.9 |
14.16 |
FUH12×8×4.5 |
13.9 6.7 6.6 |
12 8.0 4.5 |
6.75 |
31.4 |
16.20 |
FUH14×10×5 |
15.9 8.8 7.2 |
14 10 5.0 |
7.50 |
37.6 |
18.00 |
FUH18×12×4.5 |
19.8 10.8 6.6 |
18 12 4.5 |
10.12 |
47.1 |
24.28 |
FUH21×14×4.5 |
22.8 12.8 6.6 |
21 14 4.5 |
11.80 |
55.0 |
28.32 |
|
|
