| 产品介绍 - 磁芯- 电流互感器用纳米晶磁芯 |
| |

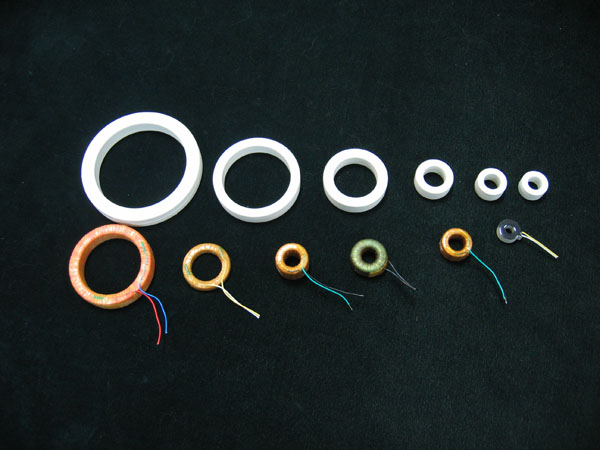

| 电流互感器用纳米晶磁芯 |
 |
性能特点：
◇高的饱和磁感—抗饱和能力强
◇ 高的导磁率—提高互感器减小比差，适用精度范围：
0.5～0.1级
◇高的性价比
◇ 优良的高低温特性，工作范围：-55～130°C（-55℃～130℃）
|
|
| |
应用领域：
◇ 变电站测量及过电保护用磁芯
◇电度表及电量变送器用电流互感器
|
 |

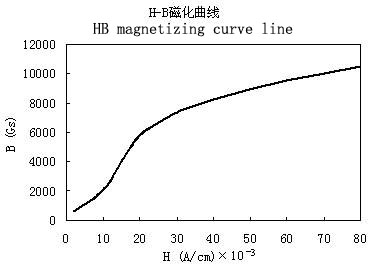

| |
| 磁芯性能指标： |
| 基本磁性参数 |
纳米晶 FUI-I |
坡莫合金 |
饱和磁感应强度 BS (T)
|
1.20
|
0.70 |
| 初始磁导率(GS/Oe) |
50000～100000 |
50000～100000 |
| 最大磁导率(GS/Oe) |
>300000 |
>200000 |
| 矫顽力(A/m) |
<1.6 |
<0.8 |
| 密度(g/cm3) |
7.2 |
8.8 |
| 磁芯填充系数 |
>0.70 |
>0.88 |
尺寸规格及电气参数：
|
| 产品牌号 |
磁芯尺寸（mm）
内径×外径×高度 |
外形尺寸（mm）
内径×外径×高度 |
输出电压(mV) |
| FUO-I101310 |
9.6×13.2×10 |
8.5×15.0×12.0
|
≥0.20 |
| FUO-I132210 |
13.2×21.5×10 |
11.5×24.0×12.9 |
≥0.28 |
| FUO-I141907 |
14×19×6.5 |
12.0×22.1×9.0 |
≥0.12 |
| FUO-I141908 |
14×19×8 |
12.1×22.5×10.1 |
≥0.18 |
| FUO-I142010 |
14×20×10 |
12.1×22.5×12.2 |
≥0.25 |
| FUO-I152110 |
15×21×10 |
12.9×23.5×12.8 |
≥0.26 |
| FUO-I162110 |
16×21×10 |
14.0×24.5×12.5 |
≥0.25 |
| FUO-I162308 |
16×23×8 |
14.0×24.9×10.9 |
≥0.20 |
| FUO-I162610 |
16×26×10 |
14.0×28.1×13.0 |
≥0.28 |
| FUO-I202507 |
20×25×6.5 |
18.2×27.4×9.4 |
≥0.07 |
| FUO-I182815 |
18×28×15 |
16.2×29.5×17.0 |
|
| FUO-I203015 |
20×30×15 |
17.8×33.1×17.5 |
|
| FUO-I203210 |
20×32×10 |
18.0×34.2×13.1 |
|
| FUO-I254010 |
25×40×10 |
22.5×42.5×13.0 |
|
| FUO-I254015 |
25×40×15 |
21.9×43.2×18.9 |
|
| FUO-I325015 |
32×50×15 |
29.0×53.2×18.2 |
|
| FUO-I325020 |
32×50×20 |
28.5×53.2×23.5 |
|
| FUO-I406020 |
40×60×20 |
37×63×24 |
|
| FUO-I406420 |
40×64×20 |
37×67×24 |
|
?????a??????8?Τ
| FUO-I407020 |
40×70×20 |
37×73×24 |
|
| FUO-I508020 |
50×80×20 |
47×84×25 |
|
| FUO-I508025 |
50×80×25 |
47×84×29 |
|
| FUO-I509030 |
50×90×30 |
46×94×34 |
|
| FUO-I5010025 |
50×100×25 |
46×104×29 |
|
| FUO-I7012030 |
70×120×30 |
65×125×35 |
|
| FUO-I8012025 |
80×120×25 |
75×125×30 |
|
| FUO-I9012525 |
90×125×25 |
85×130×30 |
|
| FUO-I9013030 |
90×130×30 |
85×135×35 |
|
| FUO-I10012025 |
100×120×25 |
94×126×31 |
|
| FUO-I10014025 |
100×140×25 |
94×146×31 |
|
| FUO-I12017025 |
120×170×25 |
114×176×31 |
|
|
|
