产品介绍 - 磁芯- ISDN 通讯网接口用非晶磁芯

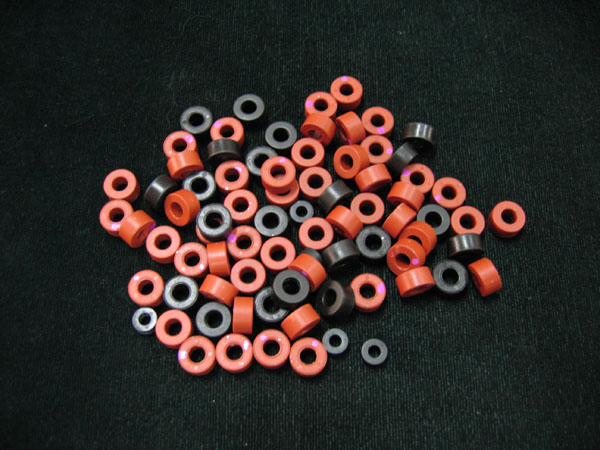

ISDN 通讯网接口用非晶磁芯
性能特点:

◇ 不同大小的直流分量时,具有高的导磁率
◇ 优良的频率特性
◇良好的温度稳定性

应用领域:
◇ 综合业务数字通讯网ISDN的S0及U型接口脉冲变压器
◇共模扼流圈


Specifications and electric parameter:

牌号 尺寸 OD×ID×H 磁芯尺寸(mm) 外形尺寸(mm) 每匝电感量 10KHz IDC(mA) AL0 (μH) 每匝电感量 10KHz IDC(mA) AlV (μH) 匝数 N 电感Lmin(mH) (10KHz 100mV) Q值 (10KHz100mV) 阻抗Z min(Ω) (20KHz 100mV) Idc (mA)
FU1004-I0(K196) 9.8×6.5×4.5/11.2×5.1×5.7 0≥20
FU1004-I1(K162) 9.8×7.2×6.5/11.2×5.7×7.7 0≥19 19≥16 19×223×2 Lo≥30 (N=19×2)≥30 (N=23×2) 2.0
(N=19×2)
≥625 (N=19)≥625 (N=23)1.0
FU1004-I3(K195)(W455) 9.8×6.5×4.5/11.2×5.1×5.7 0≥17 65≥12 23×2 Lo≥30 (N=23×2) 2.6
(N=23×2)
≥625 (N=23)3.0
FU1004-I5 (K229)(W457) 9.8×6.5×4.5/11.2×5.1×5.7 0≥10 145≥7.1 29×2 Lo≥30 (N=29×2) 3.3
(N=29×2)
≥625 (N=29)5.0
FL2-0805 8.0×4.5×5.0/9.0×3.5×6.8   1500≥0.6
FL3-1004(K197) 9.8×6.5×4.5/11.2×5.1×5.7   4080≥0.6 26×2 Lv (Idc=75mA)≥1.7 min(N=26×2) 25
(Idc=75mA)
(N=26×2)

FL5-0704(W305) 7.0×3.5×3.8/7.3×3.1×4.1   4500≥0.6
FL4-1004(W204) 9.8×6.5×4.5/11.2×5.1×5.7   7200≥0.44 51×2 Lv (Idc=60mA)≥5.2 min(N=51×2) 33
(Idc=60mA)
(N=51×2)
