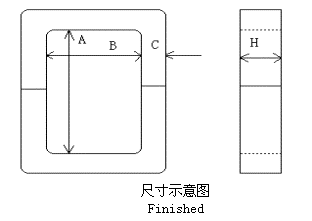

产品介绍 - 磁芯- CD型非晶电感磁芯   CD型非晶电感磁芯 性能特点： ◇ 优良的交直流叠加特性 ◇可调气隙大小，获得不同的磁导率 ◇ 低的铁心损耗 ◇ 良好的温度稳定性，工作温度范围-55℃～130℃   应用领域： ◇ 大功率开关电流中平滑滤波电感 ◇ 功率因素校正PFC ◇ 差模噪声滤波电感   尺寸规格及电气参数： （1） 尺寸规格 产品牌号 磁芯尺寸(mm) 有效截面积 cm2 磁路长度 (cm) 磁芯重量(g) A B C H AI-50Ⅰ60301220 60 30 12 20 1.72 21.8 270 AI-50Ⅰ60302020 60 30 20 20 2.88 24.6 510 AI-50Ⅰ60362030 60 36 20 30 3.60 25.6 663 AI-50Ⅰ60403030 60 40 30 30 6.30 30.2 1370 AI-50Ⅰ76251520 76 25 15 20 2.16 24.9 387 AI-50Ⅰ80403030 80 40 30 30 6.30 35.8 1624 AI-50Ⅰ84352225 84 35 22 25 3.90 30.7 860 AI-50Ⅰ85622050 85 62 20 50 7.00 35.4 1784 AI-50Ⅰ88452530 88 45 26 30 5.46 34.8 1368 AI-50Ⅰ100322540 100 32 25 40 7.00 34.5 1740 AI-50Ⅰ130452630 130 45 25 30 5.25 42.2 1595 （2） 绕线电感技术参数 产品牌号 气隙总长度（mm） 单匝电感量AL±10%μH 允许使用安匝数Max AT(N×Idc) AI-50 Ⅰ60301220 2×0.5 2×1.0 2×2.0 0.38 0.30 0.23 600 1200 1800 AI-50 Ⅰ60302020 2×0.5 2×1.0 2×2.0 0.50 0.39 0.29 520 1100 1700 AI-50 Ⅰ60403030 2×1.0 2×2.0 2×3.0 0.40 0.35 0.30 1000 1600 2800 AI-50 Ⅰ80403030 2×1.0 2×2.0 2×3.02×4.0 0.70 0.49 0.42 0.38 800 1500 2600 3800 AI-50 Ⅰ88452530 2×1.0 2×2.0 2×3.0 2×4.0 0.60 0.45 0.38 0.34 700 1400 2500 3600 AI-50 Ⅰ130452630 2×2.0 2×3.0 2×4.0 0.42 0.35 0.30 1400 2400 3500
