| EMC共模电感用纳米晶磁芯 |
 |
性能特点：
◇导磁率高

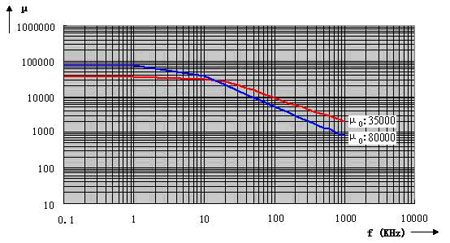

◇良好的频率特性,并可根据不同频段插入损耗要求调整
初始磁导率μ0，μ0可变比范围30000～100000
◇ 高的有效插入损耗
◇ 体积小
|
|
| |
应用领域：
◇ 单相或三相电源线路及各种电源中的共模滤波器 |
|
| |
性能指标：
| 饱和磁感应强度 Bs（T） |
≥1.20T |
| 居里温度 （℃） |
≥560 |
饱和磁致伸缩系数 （×10-6）
|
< 2 |
| 连续工作温度范围 |
-55—130℃ |
| 初始导磁率 μ0 |
>80000 |
| 矫顽力 A/m |
<1.6 |
| 高频损耗 P (20KHZ.0.5T) |
<25W/Kg |
|
| |

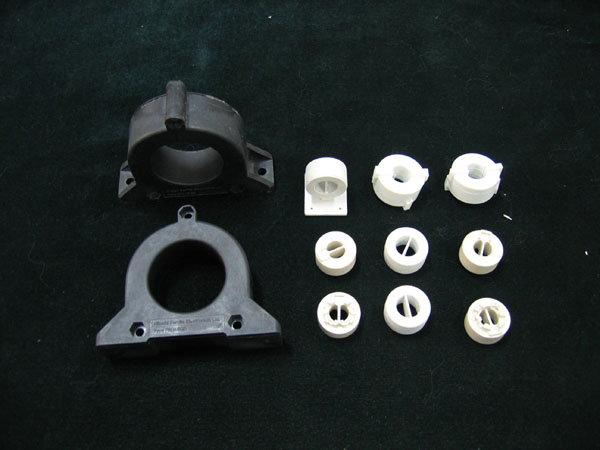

尺寸规格：
| grade |
Core dimention(mm)ID×OD×H |
Finished dimention(mm)ID×OD×H |
Single circle of inductance(min)AL※(μH) |
FUO070303
|
4.3×7.2×2.8 |
3.5×8.0×3.5 |
8 |
FUO071004
|
6.5×10×4.5 |
5.1×11.2×5.7 |
14 |
FUO071005
|
6.5×10×5.0 |
5.1×11.2×6.5 |
16 |
FUO081204
|
8.0×12×4.5 |
6.5×13.5×6.5 |
11 |
FUO101405
|
10×14×5.0 |
8.5×15.5×6.8 |
9 |
FUO101608
|
10×16×8 |
8.5×17.2×10 |
25 |
FUO141908
|
14×19×8 |
12.1×22.5×12.2 |
20 |
FUO122008
|
12×20×8 |
10×22.3×10.3
|
25 |
FUO162110
|
16×21×10 |
14×24.5×12.5
|
22 |
FUO162610
|
16×26×10 |
14.0×27.5×12.5 |
30 |
FUO182815
|
18×28×15 |
16.0×30.2×17.6 |
45 |
FUO203015
|
20×30×15 |
17.8×33.1×17.5 |
40 |
FUO203210
|
20×32×10 |
17.8×34×12.5 |
30 |
????愼āā8~?X????8 FUO254010
|
25×40×10 |
22.5×42.5×13.0 |
26 |
FUO254015
|
25×40×15 |
21.9×43.2×18.9 |
39 |
FUO325015
|
32×50×15 |
29.0×53.2×18.2 |
45 |
FUO325020
|
32×50×20 |
29.5×53.2×23.5 |
60 |
FUO406020
|
40×60×20 |
37×63×24 |
45 |
| FUO406420 |
40×64×20 |
37×67×24 |
50 |
| FUO508020 |
50×80×20 |
47×84×24 |
50 |
|
|
