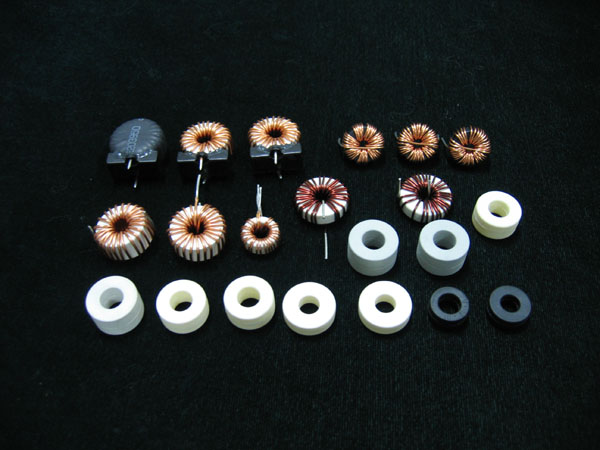

| 无气隙非晶电感磁心 |
 |
性能特点：
◇ 高饱和磁感，低矫顽力，比MPP，SENDUST和铁粉芯有
更高的磁导率和更好的交流直流叠加特性
◇ 消除了非晶切口磁芯引发的漏磁干扰
◇ 良好的频率特性和低的铁芯损耗
◇低成本低价格
|
|
| |
应用领域：
◇ 主要用于EMC汽车音响抗干扰，PFC，差模滤波器及平
滑输出滤波
|
| 常用规格及绕线电气参数： |

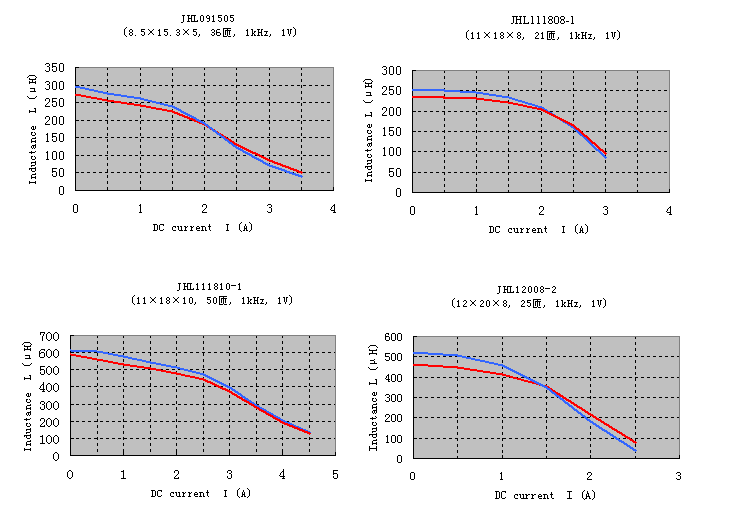

（1） FJ10汽车音响抗干扰磁心
| 磁心编号 |
铁心尺寸 (mm) |
外形尺寸(mm) |
AL min.Idc=0
(μH) |
N(Turns) |
Idc(A) |
Lv min.
Idc=Rated
(μH) |
JHL061005
|
6.5×9.8×4.5 |
5.1×11.2×5.9 |
0.12 |
50 |
0.3 |
150 |
JHL081205-1
|
8×12×4.5 |
6.3×13.8×6.5 |
0.10 |
50 |
1.5 |
160 |
| JHL081205-2 |
8×12×4.5 |
6.3×13.8×6.5 |
0.19 |
38 |
1.0 |
100 |
| JHL091505 |
8.5×15.3×5.0 |
7.4×16.8×6.3 |
0.21 |
36 |
1.0 |
240 |
| 2.0 |
160 |
| 3.0 |
50 |
| JHL101608-1 |
10×16×8.0 |
8.3×18.2×10.3 |
0.13 |
40 |
2.0 |
150 |
| JHL101608-2 |
10×16×8.0 |
8.3×18.2×10.3 |
0.21 |
46 |
2.0 |
300 |
| JHL101608-3 |
10×16×8.0 |
8.3×18.2×10.3 |
0.62 |
27 |
1.0 |
300 |
| JHL101905-1 |
10×18.5×5.0 |
8.0×20.8×6.8 |
0.26 |
35 |
2.0 |
230 |
| JHL101905-2 |
10×18.5×5.0 |
8.0×20.8×6.8 |
0.35 |
43 |
1.0 |
500 |
| 2.0 |
200 |
| JHL111808-1 |
11×18×8.0 |
8.8×19.8×9.7 |
0.55 |
21 |
2.0 |
180 |
| JHL111808-2 |
11×18×8.0 |
8.8×19.8×9.7 |
0.78 |
24 |
1.0 |
300 |
| JHL111810-1 |
11×18×10 |
8.8×19.8×11.9 |
0.2 |
50 |
1.0 |
400 |
| 2.0 |
350 |
| 3.0 |
280 |
| JHL111810-2 |
11×18×10 |
8.8×19.8×11.9 |
0.63 |
26 |
2.0 |
280 |
| JHL111810-3 |
11×18×10 |
8.8×19.8×11.9 |
0.85 |
23 |
1.0 |
400 |
| JHL122008-1 |
12×20×8.0 |
10.6×21.8×10 |
0.30 |
27 |
2.0 |
190 |
| JHL122008-2 |
12×20×8.0 |
10.6×21.8×10 |
0.56 |
25 |
1.0 |
350 |
| 2.0 |
100 |
| JHL122010 |
12×20×10 |
10.6×21.8×12 |
0.84 |
21 |
1.5 |
250 |
| JHL122406 |
12×24×6.5 |
|
0.39 |
30 |
2.0 |
300 |
| JHL132210 |
13.2×21.5×10 |
11.5×24.0×12.9 |
0.90 |
23 |
1.0 |
400 |
| JHL162508 |
16×25×8.0 |
14×27.2×10.8 |
0.09 |
21 |
10 |
25 |
（2） Core for PFC ＆ CHOKE
| Core code |
Core dimension (mm) |
Finished dimension(mm) |
AL(Idc=Rated)
(μH) |
Max AT(N×Idc)
(AT) |
Atype
(min) |
Btype
(min) |
Atype
(max) |
Btype
(max) |
JHL-1608
|
10×16×8.0 |
8.3×18.2×10.3 |
0.30 |
0.10 |
26 |
75 |
| JHL-1810 |
11×18×10 |
9.1×20×12.2 |
0.39 |
0.13 |
30 |
90 |
JHL-2610
|
16×26×10 |
14.2×28.5×12.8 |
0.38 |
0.12 |
42 |
120 |
JHL-3210
|
20×32×10 |
18.2×37×13.5 |
0.37 |
0.12 |
54 |
150 |
JHL-4013
|
25×40×12.5 |
22.5×42.2×16 |
0.46 |
0.15 |
67 |
200 |
JHL-5920
|
40×59×20 |
36×63×24 |
0.60 |
0.20 |
100 |
300 |
 |
| |
尺寸规格：
参见本公司常用尺寸规格，还可以根据用户需求订做
|
|
