产品介绍 - 电流互感器 - 零式电流互感器(引线式) |
|

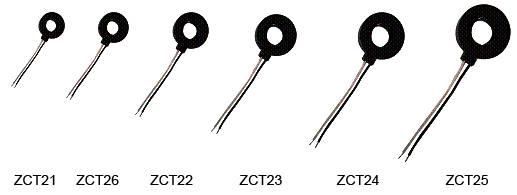

零式电流互感器(引线式) |
 |
|
性能特点:
◇ 高灵敏度
◇ 接近零的载荷偏移和相移
◇ 极好的平衡性
◇ 很好的温度性
◇ 输出特性受大的直流冲击后的变化小
◇ 多种结构形式和输出特性可供选择 |
|
|
技术规格: |
序列号
|
额定电流
(A) |
外形标准尺寸(mm) |
电气特性 |
输出电压 |
测试条件 |
A |
B |
C |
D |
E |
F |
G |
Vo(mv) |
Iin(mA) |
RL(Ω) |
1 |
ZCT21 |
30 |
16 |
5.9 |
6.5 |
18.5 |
5.7 |
45±3 |
4±1 |
3.5~4.0 |
5 |
1000 |
ZCT22 |
30,50 |
21 |
9.5 |
7.3 |
23.5 |
6.1 |
45±3 |
4±1 |
17min |
25 |
1000 |
ZCT23 |
50,60,75,100 |
26 |
12.4 |
10 |
29.8 |
5.9 |
55±3 |
4±1 |
6.0~6.5 |
22.5 |
270 |
ZCT24 |
100125 |
30 |
15.5 |
10 |
32.2 |
6.1 |
55±3 |
4±1 |
6.0~6.5 |
22.5 |
270 |
ZCT25 |
30 |
19.5 |
7.2 |
7.8 |
22.2 |
6.1 |
45±3 |
4±1 |
8.0~9.4 |
22.5 |
250 |
ZCT26 |
30 |
17 |
6.8 |
7.8 |
19.5 |
6.1 |
45±3 |
4±1 |
6.0~6.5 |
22.5 |
270 |
结构:
材料规格: |
名称 |
材料 |
磁芯 |
80%Ni 坡莫合金 |
磁芯护套 |
PBT 1320 E221630 |
绕组 |
2-UEN φ0.08mm E164502 |
屏蔽片 |
电工纯铁片 |
灌封料 |
Epoxy resin 9001A/B E105888 |
外护套 |
PBT 1320 E221630 |
引线
|
PVC insulated wire 1007 #24AWG E186019 |
测试电路:
应用:
◇ 剩余电流断路器
◇ 漏电保护开关
◇ 漏电保护断路器
◇漏电保护插头
备注:
可按客户要求提供其它规格产品。
|
|
