产品介绍 - 电流互感器 - 共模扼流圈

共模扼流圈

CMC55-4

CMC1000-4
CMC80-15
CMC750-15

性能特点:
◇ 工作频段阻抗小,干扰频率阻抗大
◇ 电感值稳定,热稳定性好
◇ 多种结构形式和阻抗特性可供选择


电气规格:

型号 额定电流 电感 直流电阻 线径 尺寸
外径OD 高HT
CMC55-4 4 55* 20 0.8 21.5 10
CMC1000-4 4 1000 50 0.8 22.5 14
CMC80-15 15 80 10 1.5 23 9
CMC750-15 15 750 15 1.5 35 22

* :Z=1500Ω min at f=10MHz
  Z=700Ω min at f=70MHz

机械尺寸:




典型的电性能:

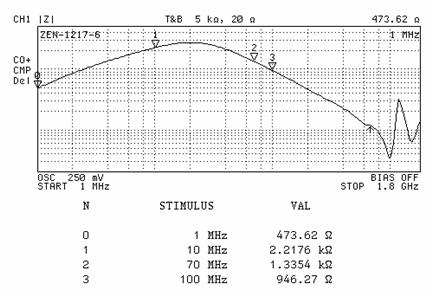

CMC55-4的阻抗频率特性


应用:
◇ 开关电源抑噪滤波器
◇ 电源线和信号线静电噪音滤波器
◇ 变换器和超声设备等辐射干扰抑制器

备注:
  可按客户要求提供其它规格产品。
