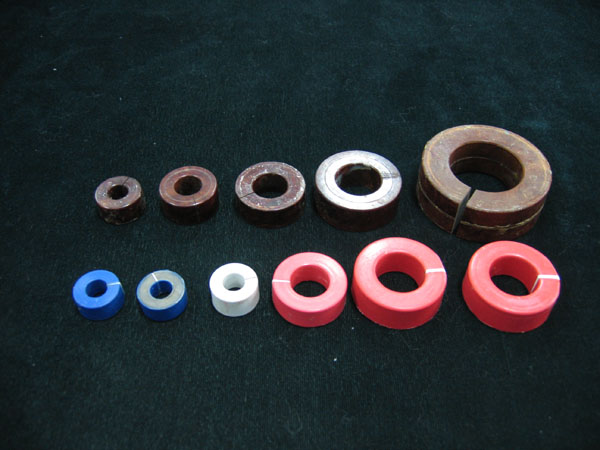

| 环形切口非晶电感磁芯 |
 |
性能特点：
◇ 宽的恒定偏磁场范围：0－50 Ｏe
◇ 高线性导磁率：磁导率μ≥180
◇ 低的高频损耗

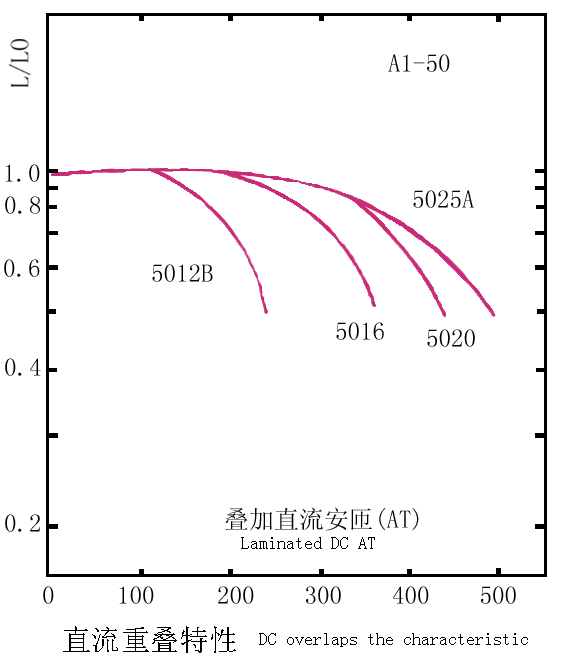

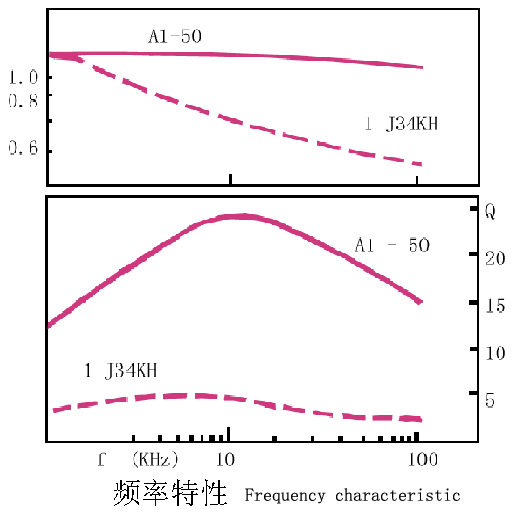

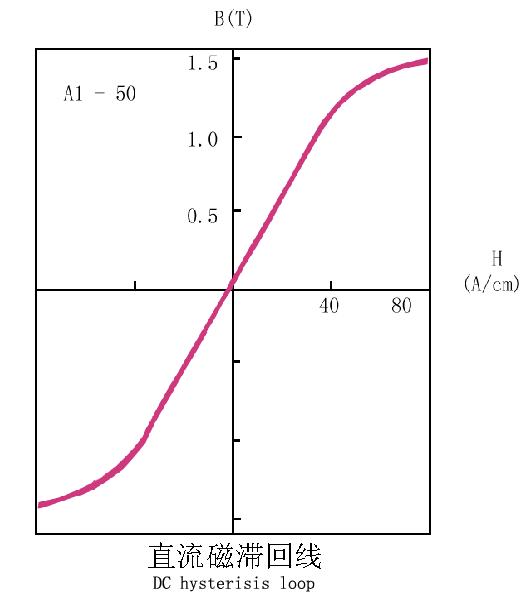

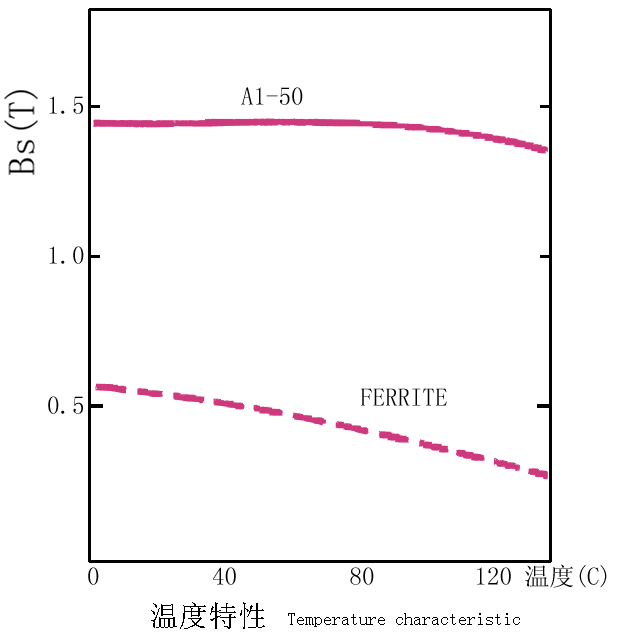

◇优良的频率特性和温度稳定性
|
|
| |
应用领域：
◇ PFC功率因数校正电感，应用于变频空调电源、UPS、
开关电源等
◇ 开关电源、变换器等输出滤波电感
◇ 差模噪声滤波电感
|
|
| |
| 尺寸规格及电气参数： |
（1） 尺寸规格
| 牌号 |
磁芯尺寸（mm） |
外形尺寸(mm) |
电气参数 |
| ID |
OD |
H |
ID |
OD |
H |
AL(μH) |
AT |
| 5012A |
12 |
20 |
5.0 |
9.7 |
22.5 |
8.0 |
0.085 |
180 |
| 5012B |
12 |
20 |
8.0 |
9.7 |
22.5 |
11.0 |
0.120 |
180 |
| 5016 |
16 |
26 |
10.0 |
14.3 |
30.2 |
13.5 |
0.132 |
280 |
| 5020 |
20 |
32 |
10.0 |
17.5 |
34.5 |
13.5 |
0.120 |
350 |
| 5025A |
25 |
40 |
12.5 |
23.0 |
45.0 |
16.0 |
0.150 |
370 |
| 5025B |
25 |
40 |
15.0 |
23.0 |
45.0 |
19.0 |
0.200 |
370 |
| 5032 |
32 |
50 |
15.0 |
29.0 |
55.0 |
18.0 |
0.126 |
470 |
| 5040 |
40 |
64 |
15.0 |
37.8 |
67.5 |
19.0 |
0.160 |
600 |
| 5050 |
50 |
80 |
20.0 |
47.0 |
85.0 |
24.0 |
0.200 |
730 |
| 5056 |
56 |
92 |
25.0 |
53.0 |
97.02 |
9.0 |
0.250 |
800 |
（2） 绕线电感技术参数
| 牌号 |
磁芯尺寸(mm) |
额定电流Current I(A) |
电感量 L(μH) |
AL 值(μH) |
匝数N |
| 5012B |
12×20×8.0 |
3.0
5.0
8.0
10.0 |
400
155
60
40 |
0.115 |
60
37
23
19 |
| 5016 |
16×26×10 |
3.0
5.0
8.0
10.0
15.0
20.0 |
1000
300
155
100
45
25 |
0.133 |
87
48
34
28
18
14 |
| 5020 |
20×32×10 |
5.0
8.0
10.0
15.0
20.0 |
505
255
165
75
45 |
0.120 |
65
46
37
25
19 |
| 5025A |
25×40×12.5 |
5.0
8.0
10.0
15.0
20.0 |
520
255
170
75
45 |
0.140 |
61
43
35
23
18 |
（3） 物理特性
| 比重g/cm3 |
居里温度 Tc(℃) |
晶化温度 Tx(℃) |
饱和磁感 Bs(T) |
电阻率 ρ(Ω-cm) |
延伸系数λs(10-6) |
| 7.3 |
410 |
530 |
1.4 |
130 |
27 |
|
| |
|
