产品介绍 - 磁芯- 钴基非晶可饱和磁芯

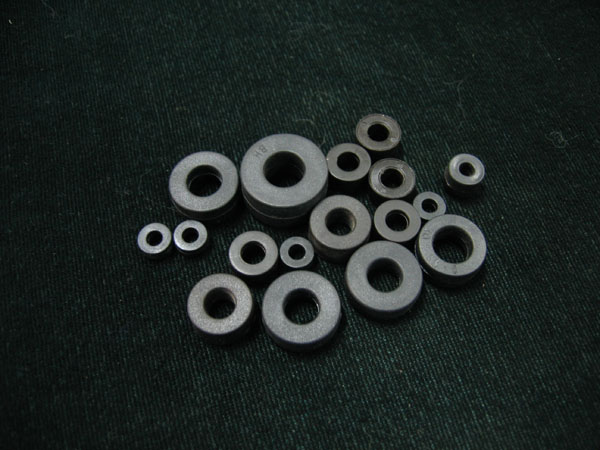

钴基非晶可饱和磁芯
性能特点:

◇ 优异的高频特性
◇ 具有低的矫顽力和高的矩形比(0.94以上)
◇ 可实现磁芯和器件的小型化
◇ 低的温升及良好的适应于开关电源频温度稳定性(-55℃~120℃)





应用领域:
◇磁放大器式开关电源
◇ 尖峰抑制器

性能指标:
  CH Ferrite
饱和磁感 Bs(T) 0.55 0.37
矩形比 Br/Bs 0.85 0.5
矫顽力 Hc (A/M)
0.60 30
居里温度 Tc (℃) 210 170
铁芯损耗 P2/100K (kW/M3) 450 650

尺寸规格:
?摴??愼 ?摴??愼
牌号 外形尺寸
(mm)
OD ID H
磁芯尺寸
(mm)
OD ID H
截面积
(mm2)
平均磁路长度(mm) 总磁通
2фm(μWb)
矩形比
(Br/Bs)
f=100kHz
矫顽力Hc
(A/M)
f=100kHz
CAH040703
9.2 3.2 4.8 7 4.0 3.0 3.38 18.8 3.71 ≥0.92 ≤25
CAH050805 9.0 3.5 7.28 4.5 5.0 6.56 19.6 7.21
CAH071004 11.3 5.1 6.6 10 6.5 4.5 5.90 25.9 6.49
CAH081204 13.9 6.7 6.6 12 8.0 4.5 6.75 31.4 7.43
CAH101405 15.9 8.8 7.2 14 10 5.0 7.50 37.6 8.25
CAH121804 19.8 10.8 6.6 18 12 4.5 10.12 47.1 11.12
CAH142104 22.8 12.8 6.6 21 14 4.5 11.80 55.0 12.99
